DIY花鼓改裝 詳解(圖文)
2009-12-13 00:36:14
出處 : 自行車旅行網
作者 : 吳氏在線
點擊 : 19714次
評論 : 0

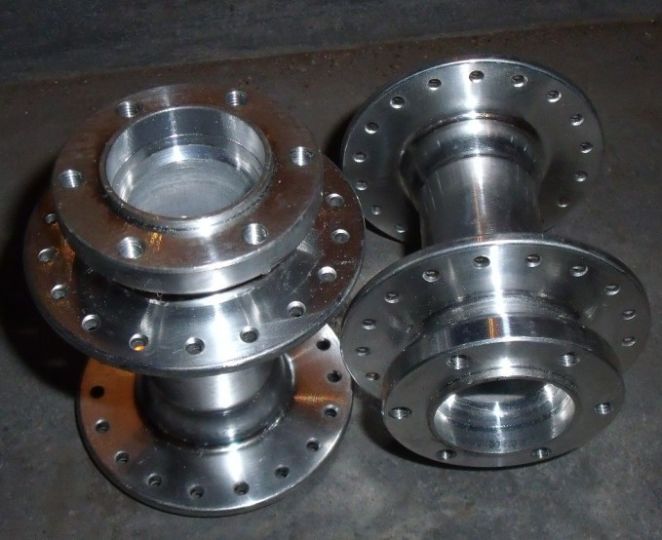

第一步：材料的準備鋁花鼓一套6903軸承（帶法蘭）Φ17軸隔套用鋼管（Φ22*1.5 Φ19*0.8）Φ29.5*6.25無縫管螺母卡梢塑料蓋帽。
第二步：畫圖按照所購買的材料，按實際尺寸畫圖，其中需要精確的計算出花鼓中間隔套的尺寸，這個尺寸誤差不能超過0.1MM，超過這個誤差點會有使花鼓有晃動的感覺，最理想的誤差約為0.05MM。 螺紋的長度也需要計算，按照所購買的螺母厚度，算出卡梢的位置，軸的長度因比花鼓短一點點，約0.3-0.6MM不等……（此尺寸在焊接時在精確量一下）�！ ≤嚧布庸r(shí)誤差控制在1MM就可以了。 短隔套的長度在畫圖時需一并計算出來，以便計量軸的重長度。
第三步：按圖加工所需零部件技術要點：
一，花鼓的軸承檔位精度要求比較高，買到的花鼓因該拿軸承試著裝配一下。一般花鼓軸承檔都負0.1MM。這個尺寸對于軸承的裝配是不好的，因該拿車床在加工一下。
二，隔套的長度，花鼓內的隔套長度拿儀表車或車床加工的時候，長度可能控制的不是那么精準，所以我們先留長一點點，到時拿砂輪或角磨，磨去一些，在正0.2-0.4MM的時候，用磨石慢慢磨，加工這個長度時，因隨時檢測隔套的長度；不能磨負了，不然前功盡棄�！ ≥S，如果軸的軸承檔是拿車床或磨床搞出來，這個就可以不用看了。如果是買的Φ17的圓鋼的話，裝軸軸承的時候，因拿細砂紙把圓鋼慢慢磨一下。這樣裝配起來就順溜多了。
第四步：裝配。 這個沒什么難的，略…… 裝配后效果： 用臺虎鉗把羊角軸夾住，試著用手拿住中心部位，用單手最大的力轉。從開始到完全停止，車圈大概轉了140秒；、視頻鏈接請看：http://v.youku.com/v_show/id_XMTE0MDUzOTEy.html
本文摘自自行車旅行網論壇，更多詳細內容請瀏覽:www.1gmeiykl.com/BBS/thread-85215-1-2.html 迎轉載 轉載請注明自行車旅行網以及文章作者。
